TGP型系列提升刮板式排屑機由于特定的結構，每片刮板均是獨立工作的將切屑沿機器底面刮送當?shù)竭_落屑區域時即與切屑分離。按結構尺寸分為（Ⅰ Ⅱ Ⅲ）三種基本型111 型外形美觀緊湊。適用于中小型主機；Ⅲ型結構更加牢固可靠，適用于大中型主機及生產線上的遠距離輸送。
TGP型系列提升刮板式排屑機，輸送速度選擇范圍大，工作效率高；有效排屑寬度多樣化。可提供充足的選用范圍活日屑板的高度及分布間距可隨機設計。
刮板式排屑機主要用于斷屑碎屑的輸送。由于不受材質的限制應用范圍較廣。

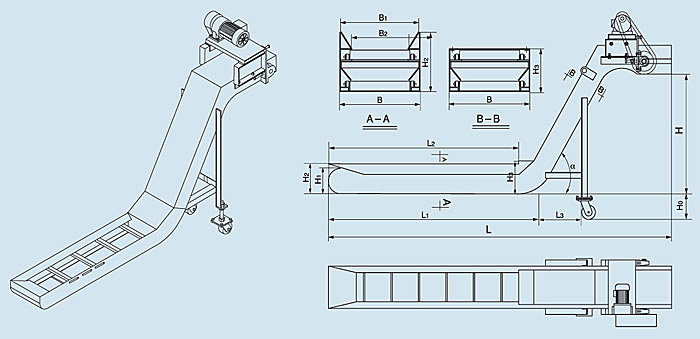

TGP 型提升刮板式排屑機外形尺寸圖
|
主要技術參數 |
輔助技術參數 |
||||||||||||||||
|
代號 |
L1 |
B |
B1 |
B2 |
H |
a |
H0 |
H1 |
H2 |
H3 |
L |
L2 |
L3 |
電機功率KW |
運行速度 米/分 |
輸送物料名稱 |
外殼顏色 |
|
名稱 |
水平長度 |
外殼寬度 |
接屑寬度 |
有效排屑寬度 |
提升高度 |
提升角度 |
支腿高度 |
外殼高度 |
水平高度 |
入屑口高度 |
總長度 |
接屑長度 |
支腿距離 |
||||
|
尺寸 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
|
水箱技術參數 |
||||
|
名稱 |
水箱長度 |
水箱寬度 |
水箱高度 |
冷卻泵流量L/min |
|
尺寸
|
- |
- |
- |
- |
|
- |
- |
- |
- |
|
注：
?。?）電機功率根據有效排屑寬度B2、水平度L1、提升高度H確定
（2）鏈板節距不同外殼高度H1最小高也不同
節距31.75mm外殼最小高度H1100mm
節距38.1mm外殼最小高度H1135mm
節距50.8mm外殼最小高度H1180mm
節距63.5mm外殼最小高度H1230mm
節距101.6mm外殼最小高度H1260mm
?。?）排屑機水箱的其體外形尺寸可根據用戶要求制做成不同形狀。
?。?）可根據用戶實際不同要求設計制造
