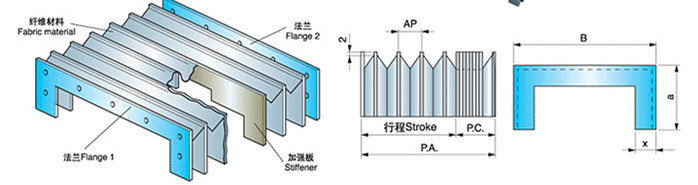

P.A.= 打開長度 B= 外側寬度
P.C.= 閉合長度a=外側高度
行程＝打開長度 -閉合長度x=折疊高度
計算閉合長度的公式
AP ＝一折的開度 =（x·2）-8
SM ＝纖維厚度*
SS ＝加強板厚*
SF ＝法蘭厚度*
NP ＝褶的數目 =P.A./AP+2
P.C.=（SM.8+SS）*NP+（SF*·2）
例如 :
數據：折疊高度=15mm
打開長度=1000mm
opening of 1 fold = （ 15×2 ）-8 =22
一褶的開度＝1000/22+2 = 48
閉合長度=（0.25*×8+1*）×48+（ 2***×2 ）
閉合長度=3×48+4=148
閉合長度 =148mm
我們假定纖維材料的代碼為“TEMAT151” .
我們假定加強板的厚度為1 毫米
我們假定法蘭的厚度為2 毫米。
本數據表僅僅給出了我們所生產的熱焊接保護罩的一種。如果你需要其他型式的保護罩請與我們工程設計部聯系。

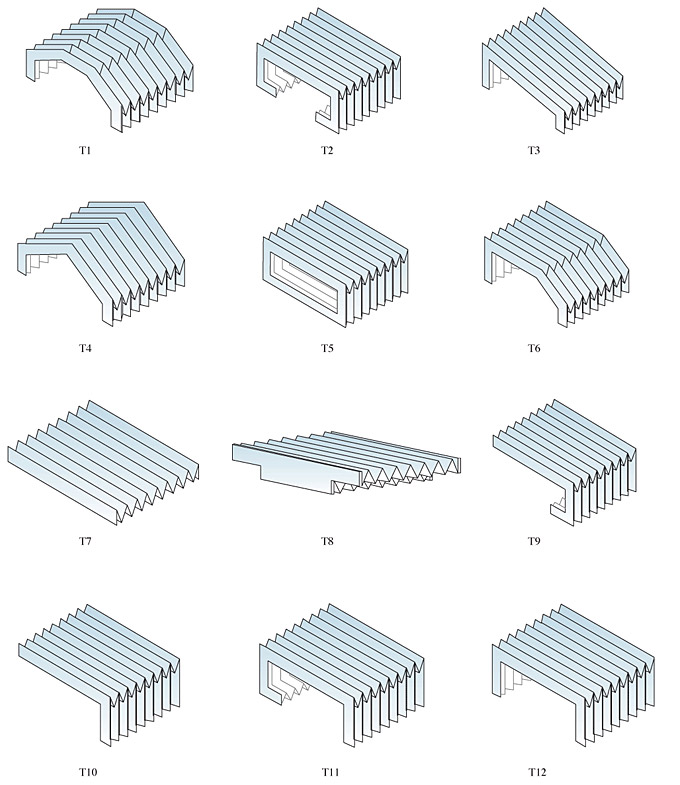

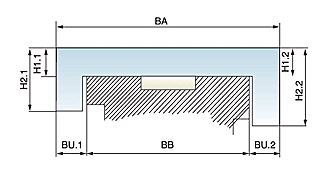

多用型護罩主要部分的可行形狀

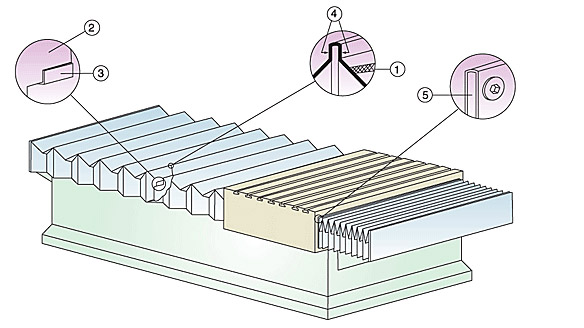

以下是多用型護罩。他們可以應用在任何機器工具上，幸虧了他們能變化多端的形狀和占用有限的空間供設計選用。
|

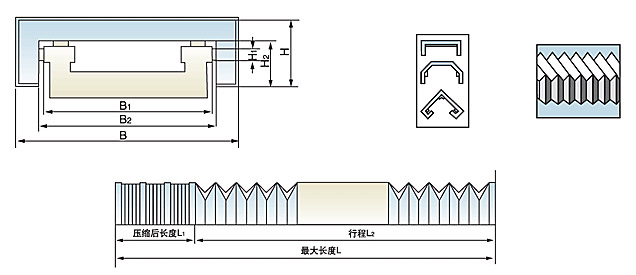

代號 |
名稱 |
數據 |
備注 |
護罩結構材料 |
|
|
L |
拉伸后長度 |
|
|
面料 |
尼龍革或三防布 |
|
L1 |
壓縮后長度 |
|
|
支撐 |
PVC 片材（每格一片） |
|
L2 |
行程長度 |
|
|
連接板 |
樹脂板、鐵板 |
|
B |
防護罩總寬 |
|
|
滑輪 |
銅或尼龍軸承 |
|
B1 |
導軌寬度 |
|
|
|
- |
|
B2 |
護罩內部寬度 |
|
|
配套機床型號 |
- |
|
H |
護罩總高度 |
|
|
訂貨單位 |
- |
|
H1 |
導軌高度 |
|
|
聯系人 |
- |
|
H2 |
護罩內部高度 |
|
|
聯系電話 |
- |
|
注：1 用戶訂貨時只要填明以上數據、選定材料．我公司代為設計制造。 |
|||||

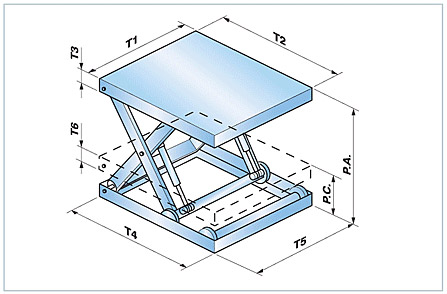

升降平臺的資料
 |
平臺的尺寸？ 上側 T1 ＝臺寬 T2 ＝臺長 T3 ＝框架的高度 下側 T4 ＝臺寬 T5 ＝臺長 T6 ＝框架的高度 打開 P.A. ＝打開長度 閉合 PC.＝閉合長度 |

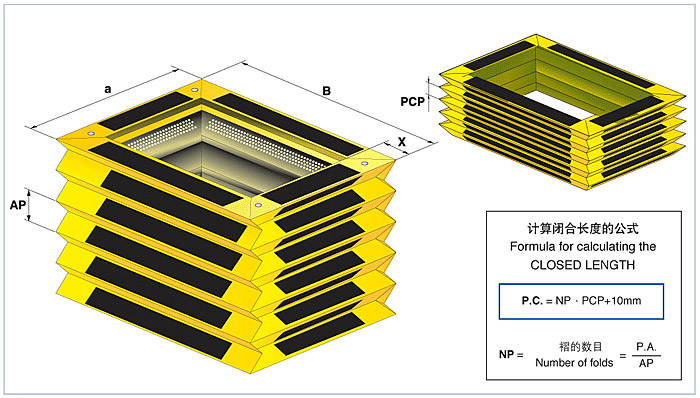

方護罩的特性
|
X |
AP |
PCP |
材料 |
顏色r |
相關代碼 |
|
38 |
55 |
10 |
PVC/PU |
黃/黑 |
DM -PU -G |
|
67 |
100 |
10 |
PVC PVC |
黃/ 黑 |
DM - PU -G |
|
89 |
125 |
10 |
PVC |
黃/黑 |
DM -PU -G |
風琴式防塵折布
|
代號 |
名稱 |
數據 |
面料尼龍革 |
|
B1 |
孔距 |
|
連接樹脂 |
|
B2 |
寬度 |
|
|
|
B3 |
折高 |
|
- |
|
L |
伸長 |
|
- |
