自動伸縮式防護帶
自動伸縮保護罩一般都配有多個彈簧。這是我們的專利產品。這會給我們帶來無數的優點：
· 可靠性
· 高的速度
· 抗高溫抗低溫
· 保證運動1,000,000 次1,000,000
· 緊湊的尺寸
· 容易安裝
· 恒定的張力

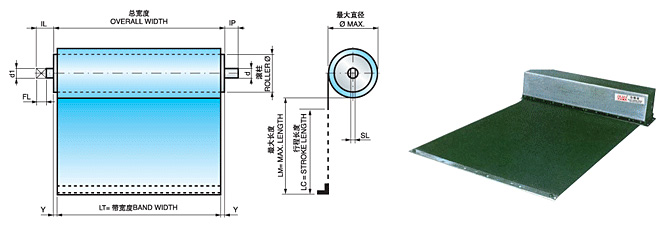

不帶箱罩的伸縮式保護罩
|
LM |
2 .Y＝ |
|
|
開始 |
結束 |
|
|
0 |
400 |
4 |
|
401 |
600 |
5 |
|
601 |
800 |
6 |
|
801 |
1200 |
8 |
|
1201 |
1600 |
10 |
|
1601 |
2400 |
14 |
|
2401 |
3000 |
18 |
|
3001 |
3850 |
22 |
|
3851 |
4700 |
26 |
|
4701 |
5550 |
32 |
不帶箱罩的伸縮式保護罩
標準伸縮防護罩軸尺寸
|
滾柱Φ |
d1 |
IL |
FL |
SL |
d |
IP |
|
30 |
6 |
8 |
8 |
2.6 |
7 |
8 |
|
40 -50 -60 -70 80 -90 -100 -120 |
10 |
15 |
12 |
4 |
10 |
10 |
計算總寬度的公式
例如：
LM=1000 LT=5002Y=8
總寬度=508
對于特殊的工作條件我們的工程設計部門可以調節這些尺寸。請?jiān)敿?xì)的審閱建議書所附的圖紙。
彈簧伸縮式保護罩
|
滾柱Φ |
d1 |
IL |
FL |
SL |
d |
|
IP |
|
39 -52 -71 |
10 |
15 |
12 |
4 |
10 |
|
10 |

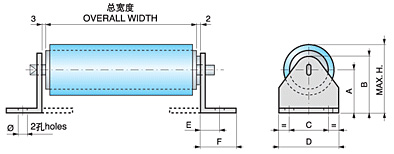

標準支撐的尺寸
|
代碼 |
A |
B |
C |
D |
E |
F |
Φ |
最大H |
材料 |
|
O33 |
33 |
45 |
26 |
40 |
11 |
18 |
6,5 |
59 |
鍍鋅15/10 |
|
O50 |
50 |
62 |
26 |
4O |
11 |
18 |
6,5 |
93 |
鍍鋅15/10 |
|
O60 |
60 |
76 |
36 |
50 |
15 |
22 |
6,5 |
112 |
鍍鋅15/10 |
|
O80 |
80 |
96 |
42 |
60 |
17 |
26 |
6,5 |
151 |
鍍鋅15/10 |
|
119 |
119 |
136 |
54 |
106 |
37 |
70 |
10 |
225 |
鍍鋅15/10 |
計算最大∮的公式
L=伸縮的最大長度
S=板的厚度
r=滾柱Φ

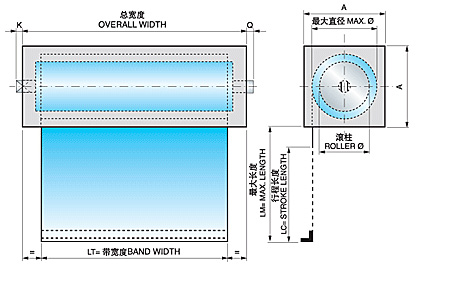

帶箱罩的伸縮式保護罩
帶有滾柱將會得到很多的優勢
·保護滾柱不受沖擊而損壞
·外觀美麗悅目
·材料：鋁，鋼，不銹鋼
·整體式擦拭器可保持表面清潔
·緊固件挑選的范圍廣
·保證運動1，000，000次
|
箱罩A×A |
|
40×40 |
|
50×50 |
|
60×60 |
|
70×70 |
|
80×80 |
|
90×90 |
|
100×100 |
|
110×110 |
|
120×120 |
|
130×130 |
|
140×140 |
|
150×150 |
|
箱罩材質 |
K |
Q |
Z* |
|
鋁 |
3 |
1 |
25 |
|
鋼 |
10 |
7 |
13 |
|
不銹鋼 |
10 |
7 |
13 |
Z*=固定系數

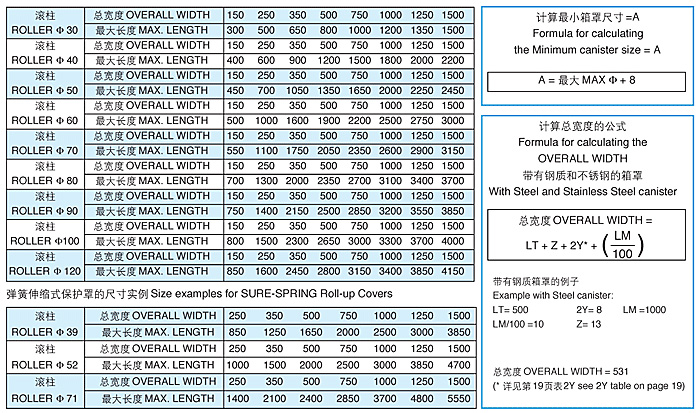

推薦的尺寸：這些表格根據總寬度給出了最大的板的長度。在最大速度40米/分鐘的條件下，這些值都是保證值。對更高的速度以及那些沒有包括在這些表中的值，請與我們的工程設計部門聯系。所有帶或不帶箱罩的伸縮式保護罩都可以按訂單要求制作。
