點擊紅色字體型號進入相應型號的具體介紹
|
型號 |
|||||
|
節距 t |
45 |
65 |
80 |
95 |
115 |
|
彎曲半徑 R |
50/75/90 115/145 |
75/90/115 125/145/185 |
100/115/125/145/ 185/200/250/300 |
115/145/200 /250/300 |
145/200/225/ 250/300/350 |
|
拖鏈最小寬度 B mix |
35 |
50 |
55 |
60 |
70 |
|
拖鏈高度 L |
32 |
49 |
56 |
75 |
86 |
|
支撐板最大孔徑D1 |
|
33 |
35 |
55 |
63 |
|
允許不用支撐輪長度 |
4 |
5 |
8 |
9 |
10 |
|
型號 |
|||||
|
節距 t |
125 |
155 |
180 |
225 |
250 |
|
彎曲半徑 R |
200/250/300/470 /500/575/700/750 |
200/250/300/350/ 450/500/600 |
250/300/350/450/ 490/600/650 |
400/450/600/750 /800/850/1000 |
400/450/500/600 /750/800/1000 |
|
拖鏈最小寬度 B mix |
80 |
90 |
100 |
160 |
190 |
|
拖鏈高度 L |
100 |
120 |
144 |
200 |
220 |
|
支撐板最大孔徑D1 |
75 |
97 |
110 |
146 |
166 |
|
允許不用支撐輪長度 |
10 |
10 |
10 |
12 |
14 |
|
拖鏈長度 |
用戶按要求自定 |
|
|
|
|
- 拖鏈按照意大利技術生產
2. 當需要非標準的彎曲半徑或結構與標準有異的拖鏈時．可與本公司另行協議制造。
3. 當拖鏈超過允許的最大寬度Bmax時，可采用由三條鏈帶平行組成的復合拖鏈來完成，見下面圖示。
拖鏈的選用
1.支撐板內腔孔徑。，D1=d+≈0.1d（取整數）其中d＝電線、電纜、液．氣軟管的外徑。
2.根據支撐板內腔最大孔徑Dmax來確定鏈板高度hg和拖鏈型號TLXX.
3.根據拖鏈功能要求來確定支撐板型式的拖鏈的彎曲半徑：

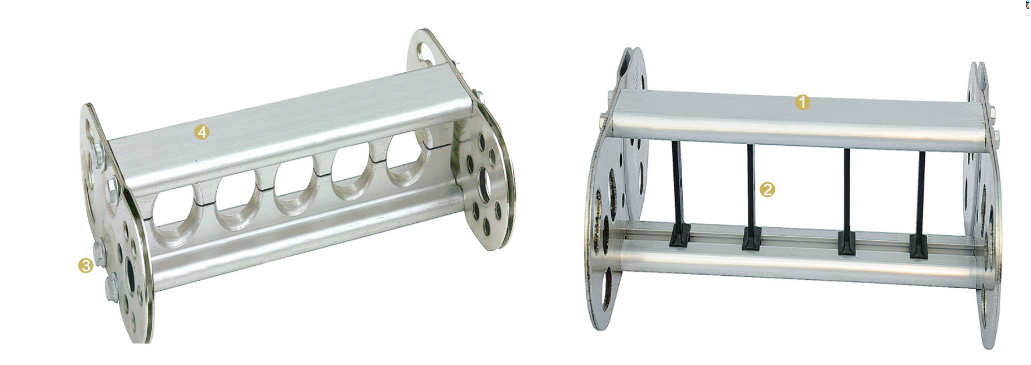

(1)當拖鏈需承載較大管、纜負荷時,應選用高強度支撐板Ⅰ型（整塊式）。
(2)當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時可選用支撐Ⅱ型。屬分開式類型支撐板。
(3)安裝管纜的規格品種較多時可選用支撐板Ⅲ型（框架式）。
4.根據安裝管纜的數量來決定支撐板寬度B1，從而可得拖鏈寬度B。
5.拖鏈?zhǔn)褂脠?chǎng)合或受環境影響時，需要采用鋼帶防護支撐板時，請與本公司另行提出。
帶三條鏈板的拖鏈
因?yàn)橹伟遄畲箝L(zhǎng)度為6O0mm∽65Omm ．在較寬拖鏈上可以裝置一個或多個拖鏈鏈板。另外的原因是可提高料窄的拖鏈的穩定性，此外也可通過第三條鏈板將套管與電纜隔開。
注：GLE型取參數D,12，TL型取f，J，k .
液壓管的彈性狀況
要注意，液壓管在壓力下會伸長或縮短，因此應考慮到軟管的彈性系數．特別是在高壓及拖鏈長度較長的情況下．應引起注意。
