CBP 型磁性板式排屑機
CBP型系列磁性板式排屑機結構緊湊。運轉平穩。噪聲低。適宜輸送的是吸磁的顆粒狀塊狀切屑以及長度小于15Omm 的斷屑。該機器的主要工作元件磁場強大，使其具備良好的排屑性能。此排屑機屬于定量排屑。即每組磁性材料能夠吸附吸屑的大量是固定的。即使工作面上堆積了更多的切屑它也是按固定的排屑量進行輸送。另外，該排屑機的運動部件全部封閉在殼體內部工作面板上有非切屑異物時，也不會導致機器卡滯、過載。
采用自動張力結構。自動調整鏈條松緊度。

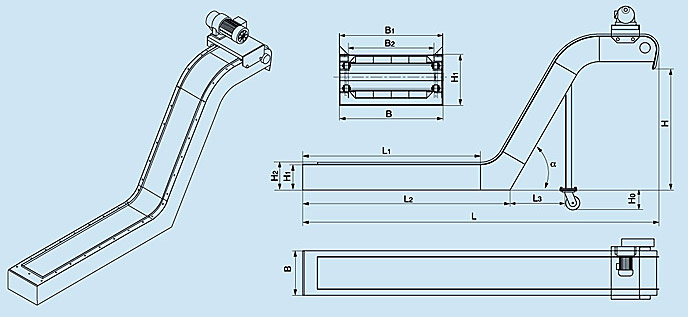

CBP 型磁性板式排屑機外形尺寸
技術參數
|
主要技術參數 |
輔助技術參數 |
||||||||||||||
|
代號 |
L |
L1 |
L2 |
B |
B1 |
B2 |
H |
H1 |
a |
H2 |
H2 |
L3 |
電機功率 KW |
外殼顏色 |
排屑量可根據用戶實際要求增加運行速度或增加磁性密度
|
|
名稱 |
總長度 |
接屑長度 |
水平長度 |
外殼寬度 |
接屑寬度 |
有效排屑寬度 |
提升高度 |
外殼高度 |
提升角度 |
支腿高度 |
水平高度 |
支腿距離 |
|||
|
尺寸 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
|
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
||
|
水箱技術參數 |
||||
|
名稱 |
水箱長度 |
水箱寬度 |
水箱高度 |
冷卻泵流量L/min |
|
尺寸
|
- |
- |
- |
- |
|
- |
- |
- |
- |
|
注：
?。?）電機功率根據有效排屑寬度B2、水平度L1.提升高度H確定
?。?）鏈板節距不同外殼高度H1最小高也不同
節距38.1mm外殼最小高度H1135mm
節距50.8mm外殼最小高度H1180mm
節距63.5mm外殼最小高度H1230mm
?。?）排屑機水箱的其體外形尺寸可根據用戶要求制做成不同形狀。
?。?）可根據用戶實際不同要求設計制造
