排屑鏈板（普通型I ）（上平型Ⅱ）
●排屑鏈板分為多種，寬度可根據用戶要求制做。節距為31.75mm單排極限拉伸載荷22.2KN主要用于小型主機及短距離輸送用。節距為38.lmm單排極限拉伸載荷31.8KN.主要用于中小型短距離的輸送。節距為50.8mm單排極限拉伸載荷56 . 7KN節距為101.6mm單排極限拉伸載荷226.8KN，這兩種型號結構更加牢固可靠適用于大中型主機及生產線上的遠距離輸送。
●排屑鏈板（普通型I）銷軸在鏈板中心絞鏈上下凸出相同。
●排屑鏈板（上平型Ⅱ ）銷軸在鏈的下側成下凸上平面狀。
●可輸送各種長卷切屑、團狀、塊狀、銅、鋁、不銹鋼屑以及橡膠、尼龍等非金屬材料。
●結構形式為新型的鉸接多球面鏈板。強度高、配合精準，轉平穩、無噪音均經耐磨及耐腐蝕處理。
●排屑鏈板材料可根據用戶要求制做不銹鋼及冷軋鋼板兩種。

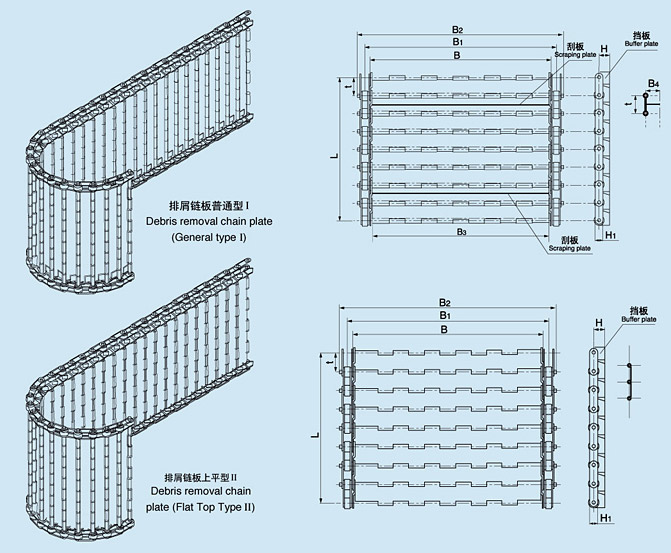

排屑鏈板（普通型I ）（上平型Ⅱ）外形尺寸圖
技術參數
主要技術參數
|
代號 |
t |
B |
B1 |
H |
B2 |
L |
B3 |
B4 |
H1 |
鏈板厚度 |
材料 |
|||
|
名稱 |
節距 |
鏈板寬度 |
中心距寬度 |
擋板高度 |
外寬度 |
總長度 |
刮板寬度 |
刮板高度 |
滾子直徑 |
鋼板 |
不銹鋼板 |
|||
|
煮黑 |
鍍鋅 |
1Cr13 |
1Cr18 |
|||||||||||
|
尺寸 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
節距：31.75mm、38.1mm、50.8mm、50.8mm、63.5mm、101.6mm
