CGP型磁性刮板式排屑機
●CGP型系列磁性刮板式排屑機在機器底板下面鋪設的磁性材料層強制受水流影響的切屑快速沉積到工件底板上將吸磁切屑沿殼體底部刮送到指定位置。
●CGP型系列磁性刮板式排屑機輸送速度選擇范圍大，工作效率高；有效排屑寬度多樣化，可提供充足的選用范圍刮屑板的高度及分布間距可隨機設計，可以調整控制機器的實際排屑量。由干其特定的結構，每片刮板均是獨立工作的。將切屑沿機器底面刮送，當?shù)竭_落區域時即與切屑分離，不會造成刮板與切屑及冷卻液的粘附。所以該機特別適用于輸送強力磨削類機床產生的大量粉末狀切屑與砂輪粉末形成的漿糊狀混合物。
●CGP型系列磁性刮板式排屑機主要用于鐵質材料的輸送特別是濕式加工中心能使細小顆?？焖俪恋怼６估鋮s液得到凈化雜質隨刮板自動排除。

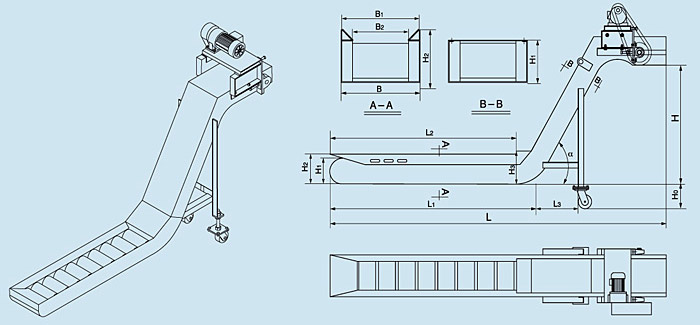

CGP型磁性刮板式排屑機外形尺寸圖
技術參數
|
主要技術參數 |
輔助技術參數 |
||||||||||||||||
|
代號 |
L1 |
B |
B1 |
B2 |
H |
a |
H0 |
H1 |
H2 |
H3 |
L |
L2 |
L3 |
電機功率KW |
運行速度 米/分 |
輸送物料名稱 |
外殼顏色 |
|
名稱 |
水平長度 |
外殼寬度 |
接屑寬度 |
有效排屑寬度 |
提升高度 |
提升角度 |
支腿高度 |
外殼高度 |
水平高度 |
入屑口高度 |
總長度 |
接屑長度 |
支腿距離 |
||||
|
尺寸 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
